Appareil de radiologie GIERTH TR90/30 PEAK
Le GIERTH TR90/30peak est un générateur de rayons X haute fréquence de 6,5 kg, conçu pour la pratique équine. Il délivre jusqu'à 30 mA de 40 à 60 kV et intègre un système Power-Burst à 2 niveaux pour améliorer l'imagerie des os et des tissus mous avec un système de radiographie numérique.
L’appareil GIERTH TR90/30peak est un générateur de rayons X haute fréquence particulièrement adapté à la pratique équine. Avec seulement 6,5 kg, il associe puissance, format compact et construction résistante aux chocs. Son boîtier en aluminium à bords renforcés contribue à limiter les risques d’endommagement du tube à rayons X, notamment en cas de coup de pied d’un cheval.
Il fonctionne de 40 à 90 kV, avec une intensité maximale de 30 mA entre 40 et 60 kV. Son système Power-Burst à 2 niveaux, basé sur une modulation logicielle, permet de faire varier le débit de dose afin d’améliorer la représentation des os et des tissus mous sur une même image radiographique.
Le collimateur est équipé d’un éclairage LED longue durée activé par interrupteur manuel, d’une échelle pour le préréglage du champ lumineux et d’un double pointeur laser pour visualiser le rayon central et le SID. L’appareil dispose également de 5 touches mémoire, d’un affichage numérique des mAs, secondes et kV, ainsi que d’une interface RJ45 pour la connexion à un système de radiographie numérique.
Caractéristiques techniques
Générateur et performances
- Générateur haute fréquence monobloc avec système d’onduleur en pont complet
- Tension : 40 à 90 kV
- Courant : 30 mA max. de 40 à 60 kV ; 25 mA max. de 62 à 70 kV ; 20 mA max. de 72 à 80 kV ; 15 mA max. de 82 à 90 kV
- mAs : 0,3 à 37,2 mAs
- Minuteur numérique : 0,02 à 2,00 s
- Fréquence de l’onduleur : 50 kHz
- Puissance requise : 1,8 kW
- Adaptation automatique au secteur
- Protection contre les surcharges du transformateur haute fréquence et du tube à rayons X
Tube à rayons X
- Tube : RADII KL30-0.8-90
- Foyer : 0,8 × 0,8 mm
- Filtration totale : 2,8 mm Al
Collimation et positionnement

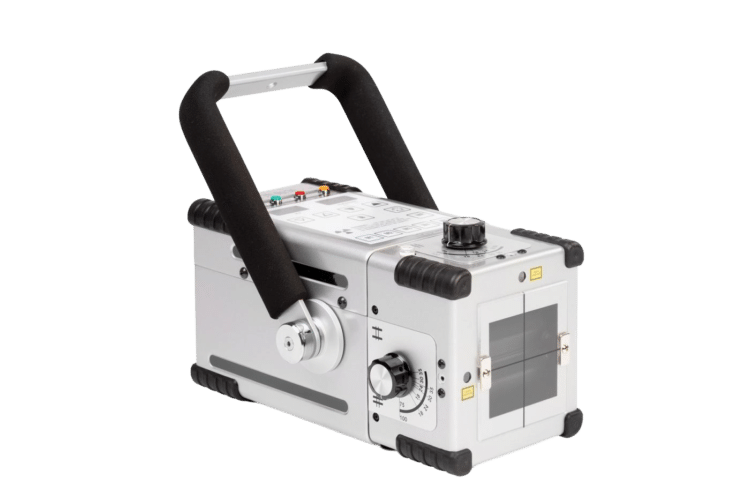

- Collimateur avec éclairage LED
- Éclairage activé par interrupteur manuel
- Échelle pour le préréglage du champ de rayonnement
- Double pointeur laser : 2 diodes laser de classe IIIa, 12 VDC
- Indication du rayon central et du SID
Interface et commandes

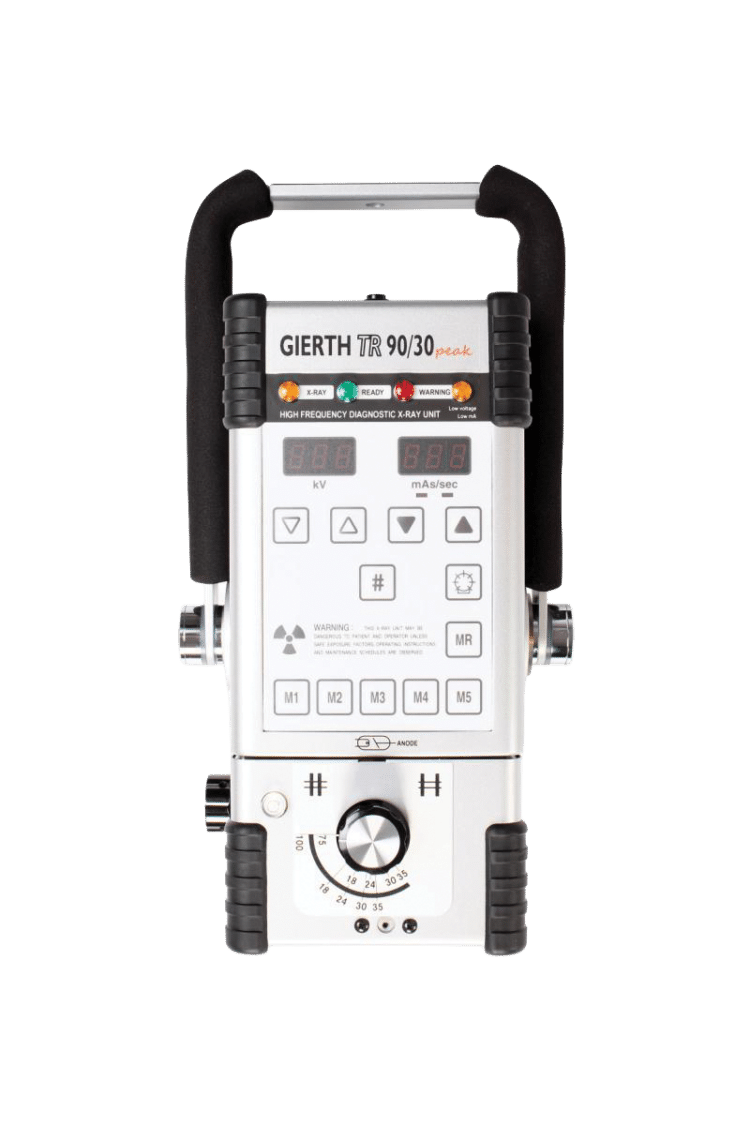

- Affichage et réglage numériques des mAs, secondes et kV
- 5 touches mémoire
- Signal d’exposition sonore et optique
- Indicateurs LED « X-RAY », « READY », « ERROR » et « Low Voltage »
- Interface série RJ45 pour connexion à un système de radiographie numérique
Alimentation et construction
- Tension secteur : 140 à 260 V AC, monophasé, 50/60 Hz, 16 A
- Mode Low Line Voltage pour une utilisation fiable entre 140 et 260 V
- Utilisation sur prise secteur et protection 16 A
- Construction résistante aux chocs
- Boîtier aluminium à bords renforcés
- Poids : 6,5 kg, collimateur et double laser inclus
- Dimensions : L 295 × l 188 × H 170 mm, sans poignée

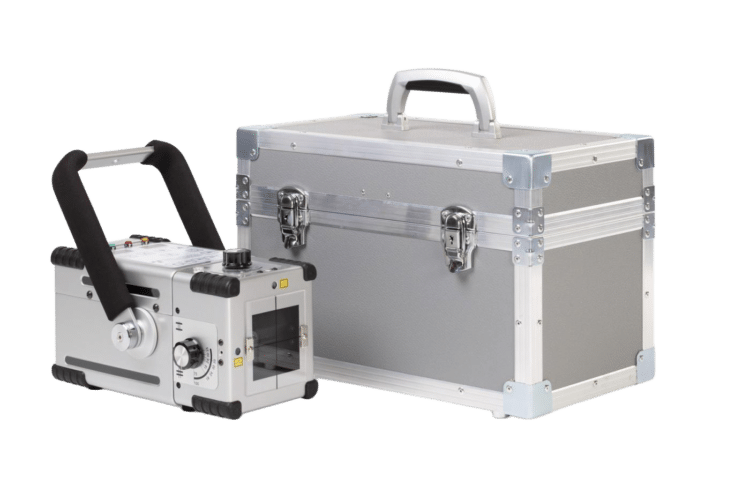

- Mallette de transport incluse
Avantages
- Puissance et compacité : jusqu’à 30 mA pour 6,5 kg.
- Power-Burst : imagerie des os et tissus mous.
- Robustesse équine : construction résistante aux chocs.
- Positionnement précis : collimateur gradué, double laser et SID.
- Utilisation simplifiée : 5 mémoires, affichage numérique et RJ45.
Bénéfices pour votre clinique
- Réalisez vos examens facilement en pratique équine grâce à un générateur compact et portable.
- Gagnez du temps avec les réglages mémorisables et les outils de positionnement.
- Optimisez l’imagerie des os et tissus mous avec le Power-Burst.
- Connectez facilement le générateur à votre système de radiographie numérique.
